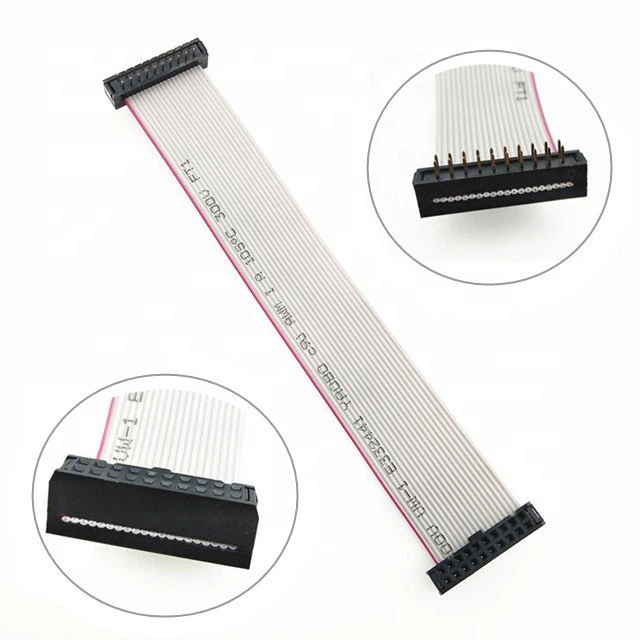

IDC kabelmatta

1,27/2,54 pitch, med IDC-kontakt i båda ändar, UL-certifierad.

Skicka förfrågan

produkt introduktion

Beskrivning

Denna IDC-kabelmatta används ofta i olika elektroniska komponentindustrier och är en anslutningsenhet med omfattande användningsprestanda. Den har egenskaperna låg kostnad och hög tillförlitlighet och kan realisera flerpunktskabelavslutning, eftersom termineringskraften är relativt liten. Dessutom hjälper det till att eliminera den trådavdragningsoperation som krävs vid krympning, vilket gör operationen enklare och minskar skadorna på interna enheter.

Detaljer

Trådtyp	UL2651
Cable Pitch Range	0.635 mm
Kontaktlutning	1,27 mm
Ledarutbud	24-30AWG
Anslutningsstift	6~64P
Kabelfärg	Grå med röd kant eller Grå med blå kant eller svart med vit kant
Anslutningsfärg	svart, grått & rött
Kabellängd	Anpassat
Ansökningar	Dataöverföring för dator/skrivbord, Strömöverföring, Elektronik, Kommunikationsdataöverföring
Auktoriserad	Anslutningstråd, UL, VDE, CSA
Material för hölje	PBT
Terminaler	brons och fosforbrons
Pating	Guldpläterad/nickelpläterad
Märkström	1Amp
maximal spänning	AC 500V / 1 minut
Isoleringsresistans	1000mΩ
Kontaktmotstånd	15mΩ
Driftstemperatur	-40 grad C ~ + 105 grad C

Specifikation 01_

Pin QTY	Dim A	Dim B	Pin QTY	Dim A	Dim B
10	10.54	5.08	40	29.59	24.13
12	11.81	6.35	44	32.13	26.67
14	13.08	7.62	50	35.94	30.48
16	14.35	8.89	60	42.29	36.83
20	16.89	11.43	68	47.37	41.91
26	20.7	15.24	80	54.99	49.53
30	23.27	17.78	100	67.69	62.23
34	25.78	20.32

Exempelbild

02_

Exempelbild på sele

03_

2,54 mm kabelmatta

Trådtyp	UL2651
Cable Pitch Range	1,27 mm
Kontaktlutning	2,54 mm
Ledarutbud	24-30AWG
Anslutningsstift	6~40P,6~50P, 6~64P
Kabelfärg	Grå med röd kant eller Grå med blå kant eller svart med vit kant
Anslutningsfärg	svart, grått & rött
Kabellängd	Anpassat
Ansökningar	Dataöverföring för dator/skrivbord, Strömöverföring, Elektronik, Kommunikationsdataöverföring
Auktoriserad	Anslutningstråd, UL, VDE, CSA
Material för hölje	PBT
Terminaler	brons och fosforbrons
Pating	Guldpläterad/nickelpläterad
Märkström	1Amp
maximal spänning	AC 500V / 1 minut
Isoleringsresistans	1000mΩ
Kontaktmotstånd	15mΩ
Driftstemperatur	-40 grad C ~ + 105 grad C

Funktioner:

Pålitliga anslutningar:IDC-teknik säkerställer en säker anslutning för varje ledning till uttaget, vilket eliminerar behovet av lödning eller krympning och minskar felfrekvensen.
Hög anpassning:IDC-kabelhärvan kan anpassas för att möta specifika kundkrav, inklusive längd, antal portar, kabeltyper etc., för olika applikationer.
Högkvalitativa material:Vi använder hållbara material för att tillverka ledningsmattan, vilket säkerställer långsiktig, stabil prestanda under olika miljöförhållanden.

Brett utbud av applikationer:Tillämpningar inom datorer, kommunikationsutrustning, hushållsapparater, fordonselektronik och olika andra industrier som tillgodoser ett brett spektrum av anslutningsbehov.

2,54 spec.

04_

2.54 bild

05_

06_

Applikationer:

Tillverkning av elektroniska enheter
Kommunikationssystem
Datacenterutrustning
Bilelektronik
Industriell automation

IDC-kabelhärvan är en effektiv och pålitlig kabelmonteringslösning lämplig för olika tillverkningsbehov av elektroniska enheter. Dess anpassningsmöjligheter och enkla installation gör det till det föredragna valet för många branscher, vilket hjälper till att minska kostnaderna, förbättra produktionseffektiviteten och säkerställa exceptionell anslutningsprestanda.
