När du väljer kablar och kabelstyrningar är det nödvändigt att överväga den minsta böjningsradien

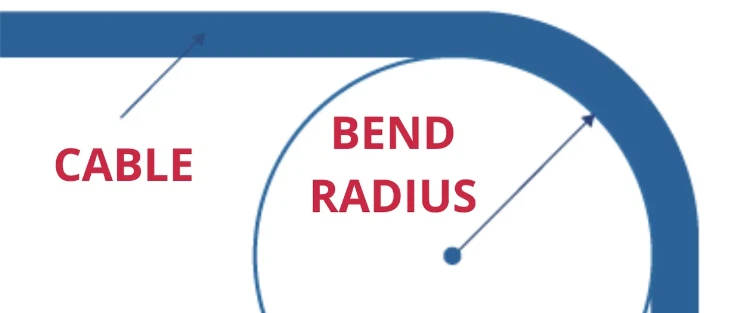

Den minsta böjningsradien hänvisar till den minsta radien vid vilken ett föremål kan böjas. I många applikationer används kabelstyrningar, så frågan uppstår: hur ska kabelns eller kabelstyrningens böjradie bestämmas?
Det finns flera metoder för att förlänga livslängden på kablar vid val av kabelhanteringssystem. En av de mest effektiva metoderna är att välja en kabelstyrningsanordning med lämplig böjradie. Under denna process är det viktigt att säkerställa att kabelstyrningsanordningens böjradie (exklusive applikationer med begränsat utrymme) är större än den rekommenderade minsta böjradien för kabeln. Därför, för att säkerställa kabelns långa livslängd och tillförlitliga prestanda, är en nyckel att välja en lämplig radie för kabelstyrningsanordningen. Generellt sett har alla kabelstyrningsenheter flera böjradier att välja mellan, och tillverkare rekommenderar minsta böjradie. Storleken på radien som väljs för kabelstyrningsanordningen beror på kabeln med störst diameter.
Allmänna regler och rekommendationer för val av radie
Vi föreslår att böjradien för kablar eller kabelstyrningar inte bör vara lägre än den minsta radien som rekommenderas av tillverkaren, och att välja den maximala radien är optimal. Generellt sett måste flexibla rörelsekablar ha stöd för att säkerställa att anslutningen inte utsätts för mekanisk påfrestning och för att undvika kraftig böjning av kabeln. Om systemet är anordnat i en slinga måste det säkerställa att dess böjradie är minst 10 gånger kabelns diameter. Ju större systemets radie är, desto mindre påfrestning utsätts kabeln för, och desto längre livslängd på kabeln. Dessutom bör det noteras att kabelns minsta böjningsradie vanligtvis bestäms inom ett visst temperaturområde. Därför krävs särskild försiktighet när omgivningstemperaturen når eller överstiger detta temperaturområde.
Detta är särskilt viktigt i applikationer med ultralåga temperaturer, eftersom termoplastkablar är benägna att härda i kalla miljöer. En härdad kabel kräver en större kabelstyrningsradie, vilket gör den utsatt för mekaniska fel. Därför rekommenderar vi att använda kablar med PUR- eller TPE-mantel så mycket som möjligt i lågtemperaturmiljöer, eller att konsultera tillverkaren direkt för råd om böjradie. För applikationer med begränsat utrymme måste radien på kabelstyrningsanordningen vara mindre än den rekommenderade minsta böjningsradien för den fyllda rörledningen. Detta är inte absolut, och om det är oundvikligt bör kablar som utformats specifikt för tillämpningar med liten böjradie användas. EGGS Chainflex kabelserie med hög flexibilitet inkluderar olika kabeltyper och modeller såsom kraftiga styrkablar, servo- och kraftkablar, robotkablar, kodarkablar, busskablar och datakablar, som alla kan användas tillförlitligt i krävande miljöer och har en lång livslängd.
Normalt föreslår vi att kunden gör en minsta böjraduis=5* tråd-OD för statisk applikation, om för rörlig applikation kan böjraduisen vara högre, kanske gå till 10 * tråd-OD, ännu större. Det beror på villkoret för applikationsdetaljer.
