För bifurcerade terminaler finns det 3 anslutningsvägar per IPC 620.
1, sidoruttag
2, nedre fästen
3, toppbilagor

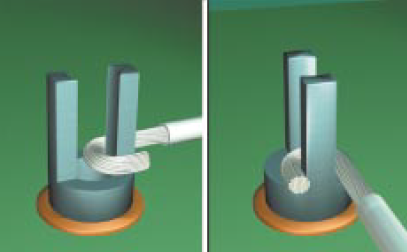

Idag kommer vi att introducera specifikationen för sidoruttag.
Mål - klass 1,2,3
• tråden eller blykontakterna två parallella ansikten (180 graders böj) av
terminalstolpen.
• Skäränden av tråden kontaktar terminalen (visas inte).
• Ingen överlappning av omslag.
• Ledningar placerade i stigande ordning med största på botten.
• Flera trådfästen Alternativa terminalstolpar.
Acceptabelt - klass 1,2,3
• Trådändar kan sträcka sig utöver basen på terminalen som tillhandahåller
Minsta elektriska avstånd upprätthålls.
• Wire passerar genom spåret och gör positiv kontakt
med minst ett hörn av stolpen.
• ledningar/bly {{0}}. 75 mm [0,030 i] eller större i diameter är
dirigerade rakt igenom stolparna.
• Antalet bilagor överstiger inte toppen av terminalen
posta.
