Molex, Jae och HR har samarbetat för att lansera en mängd innovativa anslutningar skräddarsydda specifikt för datacenter, bärbara enheter och industriutrustning.
Under den digitala tidsåldern utgör datacenter, bärbara elektroniska enheter och industriella maskiner strängare utmaningar för kontakternas prestanda. Som svar på denna marknadsbehov har den globala ledande anslutningstillverkarna Molex, JAE och HRS aktivt svarat och lanserat flera nya anslutningar. Dessa produkter innehåller inte bara banbrytande tekniska innovationer, utan utgör också unika designkoncept som syftar till att tillhandahålla effektivare och stabila anslutningsmetoder för olika enheter.
1 lanserar Molex nya I/O -kontakter specifikt utformade för nästa generation av datacenter
Molexs Multi Trak I/O-kontakter, med deras utmärkta kostnadseffektivitet och värmeavledningseffektivitet, har blivit ett idealiskt val för att uppfylla de höga standardkraven i nästa generation av datacentra. Denna kontakt är inte bara utformad för att vara flexibel och anpassningsbar till olika enhetskonfigurationer, utan också utmärker sig i anslutning robusthet. Genom sin unika anti -tilt- och anti -omvänd plug -design, såväl som kontaktskyddsfunktion, förenklar den monteringsprocessen och förhindrar effektivt stiftskador. Dessutom stöder kontakten också anslutningen av höghastighetssignaler och kraftkretsar och används allmänt inom flera fält som datasystem, kommunikation och dator.
Molex Multi Trak I/O -kontakter sticker ut i datacenterfältet med deras enastående prestanda och breda tillämpbarhet. Dess design är flexibel och mångsidig, kan enkelt anpassa sig till olika enhetskonfigurationer och tillgodose behoven hos olika kunder. Dessutom presterar kontakten också bra när det gäller anslutningsfirma, förenkla monteringsprocessen och minska risken för stiftskador genom unika anti -lutningar och anti -omvänd infogningsfunktioner, samt kontaktskyddsmekanismer. Samtidigt stöder det också anslutningen av höghastighetssignaler och kraftkretsar, lämpliga för flera nyckelfält som datasystem, kommunikation och dator.
Produktfunktioner
Denna kontakt följer strikt SFF-ta -1033 standard för att säkerställa hög konsistens mellan produktprestanda och industristandarder. Dess kompakta design optimerar fullt ut rymdutnyttjande och sparar värdefulla rymdresurser för datacenter. Dessutom antar anslutningen den sjätte generationens teknikvägskarta och stöder PCIe Gen 5 -datahastigheter, vilket ger utmärkt signalintegritet (SI) med hastigheter upp till 64 Gbps, vilket ger starkt stöd för effektiv och stabil drift av datacentra.
ansökningsområde
Denna kontakt har ett brett utbud av applikationer i flera fält. Inom servrar och lagring används det ofta i lagringsstativ, lagringskontroller, RAID-redundanta matriser, företagslagringssystem samt AI-servrar och högpresterande datorer. Samtidigt spelar kontakten också en viktig roll i telekommunikationsindustrin, inklusive anslutningen av routrar, switchar, servrar och kantberäkningssystem. Dess högpresterande egenskaper gör det möjligt att upprätthålla utmärkt signalintegritet och stabilitet i olika applikationsmiljöer.
Specifikationsparametrar
● Referensinformation
Förpackningsmetod: bandförpackning
Designenhet: Millimeter
Miljöstandarder: ROHS-kompatibel, halogenfri design
● Mekaniska parametrar
Lås den övre gränsen för plug-in-kraft: 1.10 Newtons
Lägre gräns för låsning av dragkraft: 0. 10 n
Maximal insättning och extraktionstider: 500 ± 50 gånger
Lägre gräns för spärrgreppstyrka: 50 Newtons
● Elektriska parametrar
Maximal spänning: 30V likström
Maximal ström: 21. 0 Amperes
Standardkonfiguration: 1 0. 5 amper per effektstift, 0,5 amper per signalstift
Övre gräns för lågnivå Kontaktmotstånd: 20 milliohms
Isolering motståndsspänning: 300V DC
Lägre gräns för isoleringsmotstånd: 1000 megaohms
● Fysiska parametrar
Plastskalmaterial: LCP
Kontaktmaterial: Kopplegering
Skalmaterial: rostfritt stål
Arbetstemperaturområde: -20 till +80 grader Celsius
2, Jaes nya FPC -kontakt, tillägnad 5A Aktuell växellåda och kompakt design
Mot bakgrund av den ökande populariteten för 5G -teknik blir bärbara enheter som smartphones, bärbara enheter och surfplattor inte bara mer funktionella, utan också kontinuerligt förbättra deras prestanda. Detta medför oundvikligen en ökning av batterikapaciteten och en förbättring av det interna rymdutnyttjandet, vilket utgör strängare utmaningar för den nuvarande bärförmågan och strukturella utformningen av interna kontakter. Samtidigt är det allt viktigare att säkerställa att skador på kontakten undviks under monteringsprocessen. Som svar på denna branschtrend har Jae lanserat ett nytt FPC -kontakt som framgångsrikt uppfyller dessa nya krav med sin kompakta design och nuvarande överföringskapacitet på upp till 5A.
För detta ändamål har Jae noggrant lanserat "WP56MS Series" of Board to Board (FPC) -kontakter. Denna serie anslutningar har ett avstånd på 0. 3mm och ett djup på 1,73 mm. Jämfört med tidigare produkter (WP26DK) har storleken minskat avsevärt med 21%, vilket perfekt uppfyller kraven för högdensitetsmontering. Dess unika komprimeringsstruktur design säkerställer inte bara strukturell kompakthet, utan uppnår också utmärkt passningsförmåga. Det är värt att nämna att WP56MS -serien också är utrustad med två 5A -drivna kraftterminaler, vilket effektivt sparar kretskortmonteringsområdet.
Produktfunktioner
Compact Structure Design: Produkten har ett avstånd på 0. 3mm och ett djup på 1,73 mm, vilket gör den mycket lämplig för högdensitetsmonteringsapplikationer.
Överlägsen kontakt pålitlighet: Anta en verifierad dubbel kontaktstruktur för att säkerställa stabil elektrisk anslutning.
Lågökning: Produkten har en passande höjd av endast h 0. 6mm, vilket gör det enkelt att installera och spara utrymme.
● Fullt pansarstruktur: Förbättrar formbarhet för mögel och säkerställer hög produktstabilitet.
Optimerad justering: Den vägledande formen som bildas av sömlös stretchbehandling ger utmärkt anpassning och operativ bekvämlighet.
● Intuitiv läxeåterkoppling: Clear Feeling under montering, ger utmärkt operativ feedback.
Tillämplig marknad
Smarttelefoner, smarta glasögon, AR/VR -headset, surfplattor, bärbara datorer och spelenheter samt olika små bärbara enheter som digitala kameror.
Allmänna specifikationer
Avstånd: 0. 3mm
Antal stolpar: 50 stolpar (+2 Strömförsörjning)
Chime höjd: 0. 6mm
Temperaturområde för användning: -40 examen till +85 examen
Kontaktmotstånd: Signalterminal under 50 m Ω (initialt steg), kraftterminal under 20 m Ω (initialt steg)
Livslängd och kopplingslivslängd: 30 gånger
Klassad ström: {{0}}. 3A/PIN för signalterminaler AC och DC, 5.0A/PIN för kraftterminaler AC och DC
Nominell spänning: AC, DC50V
Isoleringsmotstånd: 100 m ω eller högre (initialt steg)
Spänningsuthållighet: AC250V RMS
Material och ytbehandling
● Komponenter: Valda material och fin ytbehandling
● Kontakt (Plug/Socket): Tillverkad av kopparlegeringsmaterial och täckt med ett guldpläteringsskikt för att säkerställa konduktivitet och korrosionsbeständighet
● Isolatorer: Tillverkad av värmebeständig plast för att säkerställa stabil prestanda även i miljöer med hög temperatur
● Basstation (plugg/socket): också gjord av kopparlegering och guldpläterad för att förbättra anslutningens stabilitet
Dessutom har HRS nyligen lanserat DF51 -serien Composite Branch Adapter med trycktypskort till trådanslutningar. Denna innovativa design syftar till att ytterligare optimera ledningslayouten, spara utrymme och kostnader.

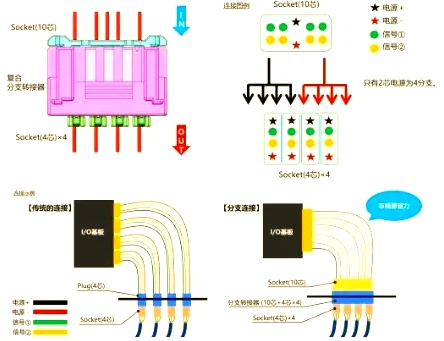

HRS Composite Branch Adapter
För att ytterligare optimera ledningslayouten inom industriell utrustning, särskilt för ledningsproblem för ett stort antal sensorer inom halvledartillverkning, hantering och ytmonteringsmaskiner, har HRS innovativt lanserat en sammansatt grenadapter baserad på den ursprungliga grenadapteren. Denna adapter kombinerar smart grenterminalen (för strömförsörjning) med den icke -grenterminal (för signal) struktur och uppnår delning av strömförsörjningsledningar. Genom att tillämpa kompositgrenadaptrar för att ersätta grenunderlag i befintliga ledningsscheman kan inte bara storleken minskas avsevärt, utan kabelkostnader kan också minskas effektivt. Dessutom kan kombinationen av "grenadapter" och "kompositgrenadapter" enkelt uppnå bekväm anslutning av flera grenar.
